뱀부랩 H2S 핫엔드 실리콘 교체 및 핫엔드 교체가이드, #BambuLab #h2s #덕유항공

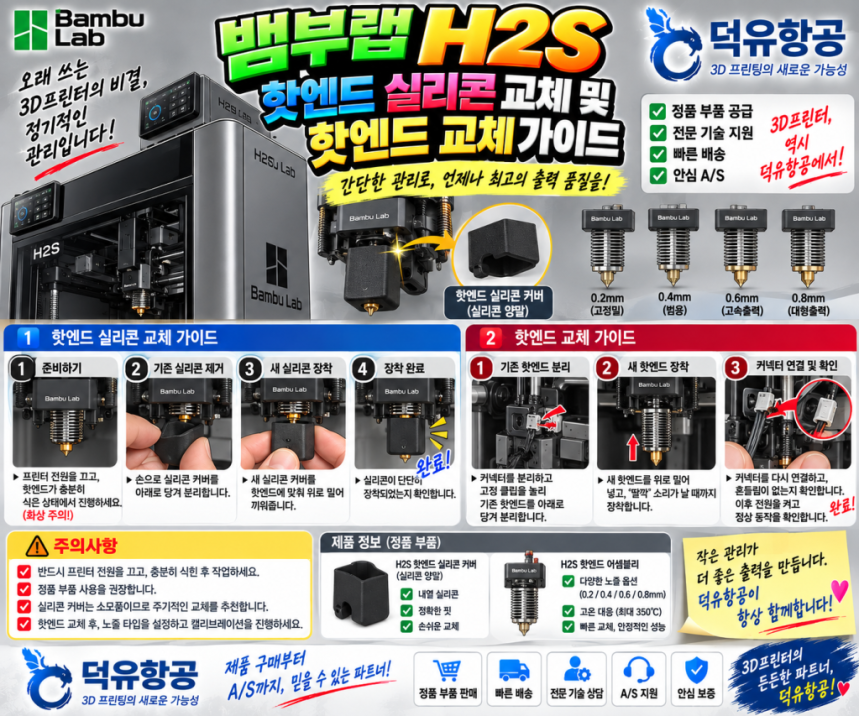

뱀부랩 H2S 핫엔드 실리콘 교체 및 핫엔드 교체 가이드



H2S를 쓰다 보면 언젠가는 마주치는 작업이 핫엔드 실리콘 삭(실리콘 양말) 교체와 핫엔드 교체입니다. 어려운 작업은 아니지만, 순서를 모르고 손을 대면 커넥터를 부러뜨리거나 화상을 입을 수 있습니다.

실제 서비스 현장에서 진행하는 순서 그대로 정리했습니다.



언제 교체해야 하나

실리콘 삭을 교체해야 하는 경우

• 삭 표면에 필라멘트가 녹아 붙어 굳었고, 닦아내도 떨어지지 않을 때
• 삭이 찢어졌거나 늘어나서 헐렁해졌을 때
• 삭이 제자리에서 밀려 노즐 주변을 제대로 감싸지 못할 때
• 출력물 표면에 정체를 알 수 없는 검은 이물이 계속 묻어 나올 때

손상된 삭을 그대로 두면 온도가 불안정해지고, 붙어 있던 찌꺼기가 출력 중 떨어져 나와 층 밀림이나 출력 실패로 이어집니다. 소모품이라고 생각하시고 아끼지 마십시오.



핫엔드를 교체해야 하는 경우

• 콜드풀링과 청소를 반복해도 막힘이 풀리지 않을 때
• 노즐 구경을 바꿔야 할 때 (0.4mm ↔ 0.2mm, 0.6mm 등)
• 카본·글라스 강화 소재를 쓰기 위해 내마모 노즐로 바꿔야 할 때
• 노즐 끝이 마모되어 압출량이 일정하지 않을 때
• 노즐이 외부 충격으로 휘거나 손상됐을 때



시작 전 안전 수칙

반드시 프린터 전원을 끄고 전원 케이블을 뽑으십시오.

툴헤드에는 배선과 전자 부품이 들어 있습니다. 전원이 들어온 상태에서 분해하면 노출된 배선이 서로 닿거나 금속 부품에 접촉해 단락이 발생할 수 있고, 이는 메인보드 손상으로 이어집니다. 시간 아끼려다 수리비가 몇 배로 나오는 경우입니다.



추가로 지키실 것

• 핫엔드가 실온까지 식은 뒤 작업하십시오
• 필라멘트가 굳어 핫엔드가 빠지지 않을 때만 예외적으로 가열하되, 반드시 장갑을 착용하십시오
• 툴헤드 내부의 리본 케이블은 잡아당기지 마십시오
• 작업 공간을 밝게 하고, 작은 부품이 굴러가지 않도록 트레이를 준비하십시오



준비물: 새 실리콘 삭 또는 새 핫엔드, 장갑, 티슈, 핀셋

분해 — 핫엔드와 실리콘 삭 제거





1단계. 툴헤드 전면 커버 제거

툴헤드 전면 커버의 아랫부분을 단단히 누른 상태에서 앞쪽으로 조심스럽게 당겨 빼냅니다. 억지로 비틀지 마시고, 눌렀을 때 걸림이 풀리는 느낌을 확인한 뒤 당기십시오.





2단계. 실리콘 삭 제거

실리콘 삭에 표시된 고온 경고 부분 양쪽을 손으로 잡고 아래쪽으로 힘껏 당겨 빼냅니다. 생각보다 힘이 들어가는 작업이라 놀라실 수 있습니다.

삭에 필라멘트가 잔뜩 눌어붙어 있다면 무리하게 뜯지 마십시오. 잔여물이 노즐 쪽으로 밀려 들어갈 수 있습니다.

실리콘 삭만 교체하시는 경우라면 여기서 조립 단계로 넘어가시면 됩니다.





3단계. 핫엔드 제거

먼저 핫엔드가 실온으로 식었는지, 필라멘트가 잘려 있는지 확인합니다. 잘려 있지 않다면 커터를 눌러 필라멘트를 자릅니다. 이 과정을 건너뛰면 핫엔드가 필라멘트에 매달려 딸려 나옵니다.

핫엔드 버클을 풀고, 방열판의 위아래를 잡아 핫엔드를 빼냅니다.

굳은 필라멘트 때문에 가열 어셈블리에서 잘 분리되지 않는다면, 적정 온도로 살짝 가열한 뒤 분리하십시오. 이때는 반드시 장갑을 착용하십시오.



조립 — 새 핫엔드와 실리콘 삭 설치

1단계. 핫엔드 설치

핫엔드 클립이 완전히 열려 있는지 먼저 확인합니다. 클립이 덜 열린 상태에서 밀어 넣으면 핫엔드가 끝까지 들어가지 않습니다.

핫엔드를 가열 어셈블리에 넣고, 베이스에 빈틈없이 자리 잡았는지 확인합니다. 그다음 왼쪽 금속판을 먼저 닫고, 오른쪽 압력 링을 눌러 클립을 잠급니다. 순서가 중요합니다.

핫엔드가 미세하게 떠 있으면 온도 편차와 압출 불량이 생깁니다. 잠그기 전에 한 번 더 눌러 확인하십시오.

2단계. 실리콘 삭 설치

실리콘 삭은 아래쪽에서 위쪽 방향으로 끼워 올립니다.

설치 후 두 가지를 확인하십시오.

• 삭이 들뜨지 않고 평평하게 밀착되었는가
• 삭이 주변 플라스틱 부품에 닿지 않는가

삭이 플라스틱 부품에 닿은 채로 가열되면 부품이 변형됩니다. 이 확인을 빠뜨리는 분들이 의외로 많습니다.

3단계. 툴헤드 전면 커버 설치

커버 상단의 클립을 홈에 맞춘 뒤 가볍게 눌러 끼웁니다. 제대로 물리면 “딸깍” 하는 소리가 납니다. 소리가 나지 않으면 정렬이 어긋난 것이니 다시 맞추십시오.

4단계. 노즐 정보 동기화 (해당하는 경우)

구경이나 재질이 다른 핫엔드로 교체하셨다면, 화면에서 노즐 정보를 새 사양에 맞게 수정하십시오. 이 단계를 빠뜨리면 슬라이서와 실제 노즐이 어긋나 출력이 어긋나거나 실패합니다.

같은 사양으로 교체하셨다면 이 단계는 건너뛰셔도 됩니다.





교체 후 확인

1. 전원을 연결하고 프린터를 켭니다
2. 핫엔드가 흔들리지 않고 단단히 고정되어 있는지 확인합니다
3. 필라멘트를 로드하고 수동 압출을 걸어 정상적으로 압출되는지 확인합니다
4. 노즐 구경이나 재질을 바꾸셨다면 캘리브레이션을 한 번 돌려주십시오
5. 작은 테스트 모델을 하나 뽑아 첫 레이어 상태를 확인합니다

핫엔드가 헐겁지 않고 압출이 정상이면 교체는 성공한 것입니다.





자주 발생하는 실수

실수	결과
전원을 켠 채로 분해	단락, 메인보드 손상
필라멘트를 자르지 않고 핫엔드 제거	핫엔드가 딸려 나오며 부품 손상
클립을 덜 연 상태로 핫엔드 삽입	핫엔드가 완전히 안착되지 않음, 온도 이상
잠금 순서를 바꿈	클립이 제대로 물리지 않음
실리콘 삭이 플라스틱에 닿은 채 조립	부품 변형, 화재 위험
노즐 정보 동기화 누락	출력 실패, 치수 오차
손상된 삭을 그대로 재사용	온도 불안정, 이물 낙하로 출력 실패

이럴 때는 자가 수리를 멈추십시오

• 핫엔드 교체 후에도 압출이 되지 않는 경우
• 온도 관련 오류 코드가 반복해서 뜨는 경우
• 분해 중 커넥터나 리본 케이블이 손상된 경우
• 가열 어셈블리 자체가 파손된 것으로 보이는 경우

이 단계부터는 부품 진단이 필요합니다. 무리하게 진행하시면 교체 비용보다 큰 손상으로 번집니다.
