뱀부랩 X2D 개봉부터 첫 출력까지 — 퀵 스타트 가이드 한국어 정리

X2D를 받으면 박스를 열고 나서 첫 출력물이 나올 때까지 대략 30분 정도 걸립니다. 그런데 이 과정에 순서를 틀리면 곤란해지는 지점이 두어 군데 있습니다. 특히 히트베드 아래 폼을 언제 빼느냐가 그렇습니다.

이 글은 뱀부랩 X2D 퀵 스타트 가이드의 조립 파트를 한국어로 옮긴 것입니다. 실제 작업 순서대로 따라가면서 중간중간 주의할 점을 함께 정리했습니다.

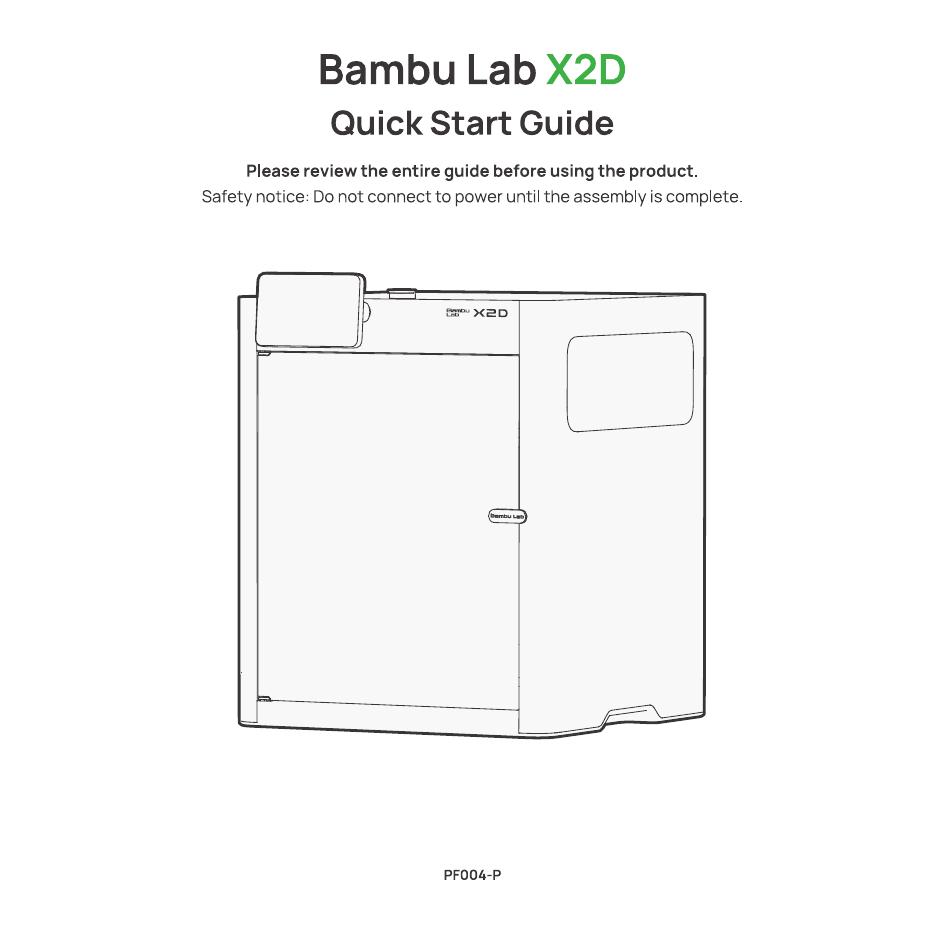

먼저 확인할 것 조립이 끝나기 전에는 전원을 연결하지 마십시오. 매뉴얼 첫 장에 굵게 적혀 있는 내용입니다.

5. 포장 제거

배송 시 재사용할 수 있도록 포장재와 나사를 보관해 두십시오.

1) 포장 상자를 열고 툴박스와 퀵 스타트 가이드를 꺼낸 뒤, 판지와 상단 폼을 제거합니다.

2) 방습 봉투의 위쪽 모서리를 양손으로 잡고 프린터를 들어 올려 안정된 바닥에 내려놓습니다.

3) 방습 봉투를 벗기고 PTFE 튜브를 꺼냅니다. 그런 다음 프린터에 붙어 있는 접착 테이프를 모두 제거하고, 상단 유리 커버를 조심스럽게 들어내어 옆에 둡니다.

⚠️ 경고: 질식 위험이 있으니 비닐봉투는 영유아와 어린이의 손이 닿지 않는 곳에 보관하십시오.

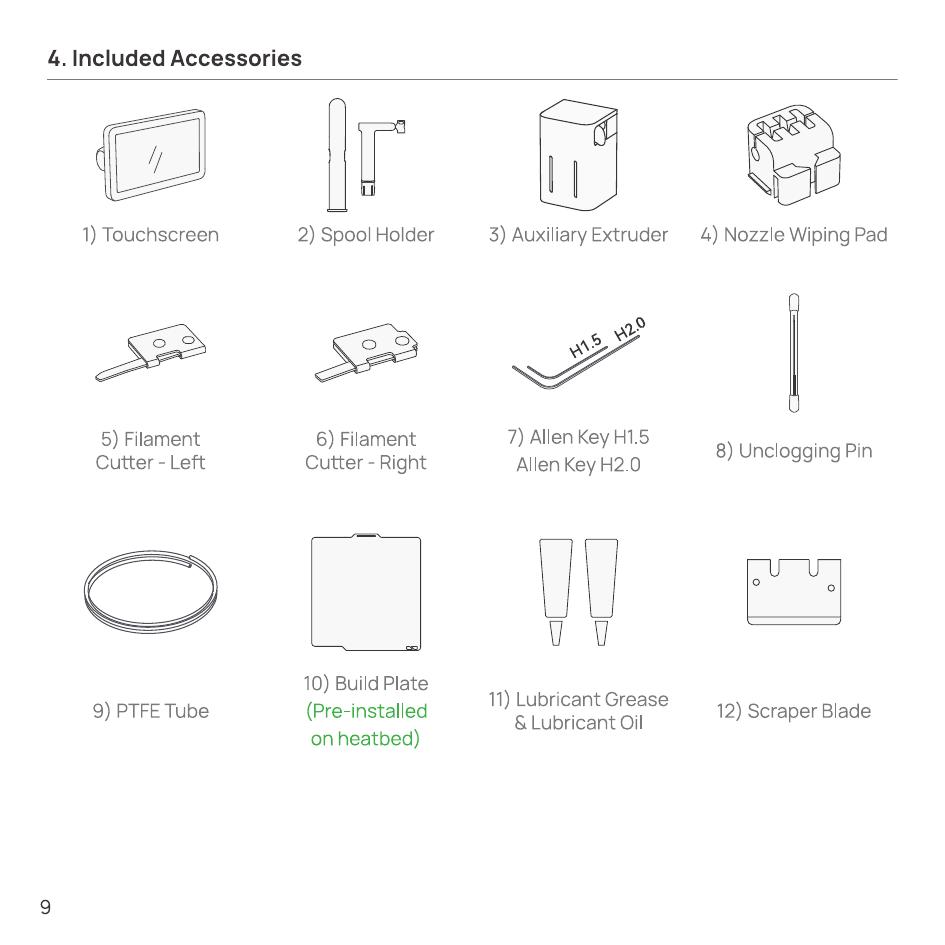

4) 액세서리를 모두 꺼내고 주위의 판지를 제거합니다.

6. 히트베드 잠금 해제

툴박스에 들어 있는 긴 쪽 H2.0 육각 렌치로 빨간색으로 표시된 나사와 초록색으로 표시된 고정구를 제거해 히트베드 잠금을 풉니다.

🔴 여기가 가장 중요합니다. 히트베드 아래의 폼은 캘리브레이션이 완전히 끝난 뒤에만 제거할 수 있습니다.
잠금 해제와 폼 제거를 한 번에 처리하고 싶은 마음이 들지만, 그러면 안 됩니다. 이 폼은 초기 캘리브레이션 중에 히트베드를 받쳐주는 역할을 합니다. 15번 단계(Bambu Handy 연동)에서도 같은 경고가 반복됩니다.

7. 리드 스크루 보호구 제거

좌우 Z축 리드 스크루 상단의 빨간색 플라스틱 보호구를 아래로 당겨 벌린 뒤 제거합니다.

💡 이 작업 중에 Z축 리드 스크루가 움직이는 것이 보일 수 있습니다. 정상적인 현상이며 고장이 아닙니다. 처음 조립하는 분들이 여기서 놀라는 경우가 많습니다.

8. 툴헤드 잠금 해제

1) 케이블 타이를 모두 잘라내 제거합니다. 2) 툴헤드를 앞쪽 도어 방향으로 당긴 뒤, 챔버 안쪽의 폼을 제거합니다. 3) 아까 빼두었던 유리 상단 커버를 프린터에 다시 올려놓습니다.

9. 터치스크린 장착

1) 테이프를 제거하고 플렉시블 케이블을 약 50mm 정도 부드럽게 빼냅니다.

2) 스크린을 그림과 같은 방향으로 잡습니다. 플렉시블 케이블 양쪽 단자를 누른 상태로 스크린 포트에 삽입합니다.

3) 플렉시블 케이블을 프린터 슬롯 안으로 다시 밀어 넣습니다. 그런 다음 스크린을 끼우고 왼쪽으로 밀어 고정합니다.

💡 케이블을 억지로 잡아당기지 마십시오. 50mm는 작업에 필요한 최소한의 여유일 뿐입니다.

10. 보조 익스트루더 장착

X2D의 듀얼 노즐 구성에서 핵심이 되는 부품입니다. 단계가 많으니 천천히 따라가시기 바랍니다.

1) 프린터 뒷면에서 케이블을 부드럽게 빼내어 보조 익스트루더에 연결합니다.

💡 작업이 어려우면 노란색 커버 플레이트를 밀어서 열고 케이블을 넣은 뒤 다시 닫으면 편합니다.

2) 보조 익스트루더 왼쪽 커넥터의 너트를 풉니다.

3) 후면 패널 상단 중앙에 있는 PTFE 튜브를 커넥터에 약 22mm 깊이로 삽입합니다.

🔴 튜브가 끝까지 삽입되었는지 반드시 확인하십시오. 덜 들어가면 익스트루더 내부에서 필라멘트가 말려 들어갑니다. 나중에 원인을 찾기 어려운 고장으로 이어지는 부분입니다.

4) 케이블을 슬롯 안으로 밀어 넣은 뒤, 보조 익스트루더를 끼우고 아래로 눌러 고정합니다.

5) 왼쪽 PTFE 튜브가 완전히 삽입되었는지 확인한 다음, 툴박스의 오픈엔드 렌치로 딸깍 소리가 날 때까지 너트를 조입니다.

6) 필라멘트 버퍼 오른쪽에 연결된 PTFE 튜브를 고정하고 있는 테이프를 제거합니다. 그런 다음 회색 튜브의 자유단을 프린터의 PTFE 튜브 브래킷에 연결합니다.

7) 흰색 튜브의 자유단을 보조 익스트루더 오른쪽에 연결합니다.

💡 회색과 흰색 튜브를 바꿔 끼우지 않도록 주의하십시오. 색상으로 경로를 구분하게 되어 있습니다.

11. 스풀 홀더 조립체 장착

1) 액세서리 상자에서 스풀 홀더와 PTFE 튜브 홀더를 꺼냅니다. 스풀 홀더 2개를 베이스에 딸깍 소리가 날 때까지 밀어 넣습니다.

2) PTFE 튜브 홀더 2개를 그림과 같이 스풀 홀더의 슬롯에 맞추고, 딸깍 소리가 날 때까지 수직으로 삽입합니다.

12. 외부 스풀 사용

필라멘트 버퍼 왼쪽에 연결된 PTFE 튜브를 고정하고 있는 테이프를 제거합니다.

회색 PTFE 튜브 → 위쪽 스풀 홀더에 연결
흰색 PTFE 튜브 → 아래쪽 스풀 홀더에 연결

그런 다음 필라멘트를 PTFE 튜브에 넣고 익스트루더에 닿아 멈출 때까지 밀어 넣습니다.

13. 외부 배기 팬 번들 장착

1) 외부 배기 팬을 프린터 뒷면 슬롯에 끼우고 왼쪽으로 밀어 고정합니다.

2) Bambu Bus 6핀 케이블의 양 끝을 각각 필라멘트 버퍼와 외부 배기 팬의 6핀 포트에 연결합니다.

14. 전원 케이블 연결 및 전원 켜기

전원을 켜기 전에 전원 소켓 옆의 전압 라벨이 사용 지역과 맞는지 반드시 확인하십시오. 확인이 끝나면 전원 코드를 연결하고 전원을 켭니다.

🔴 국내에서 사용하신다면 220V 사양인지 확인하십시오. 뱀부랩 프린터는 판매 지역별로 전압 사양이 다릅니다. 병행 수입품에서 문제가 생기는 지점입니다.

15. 프린터 연동 — Bambu Handy

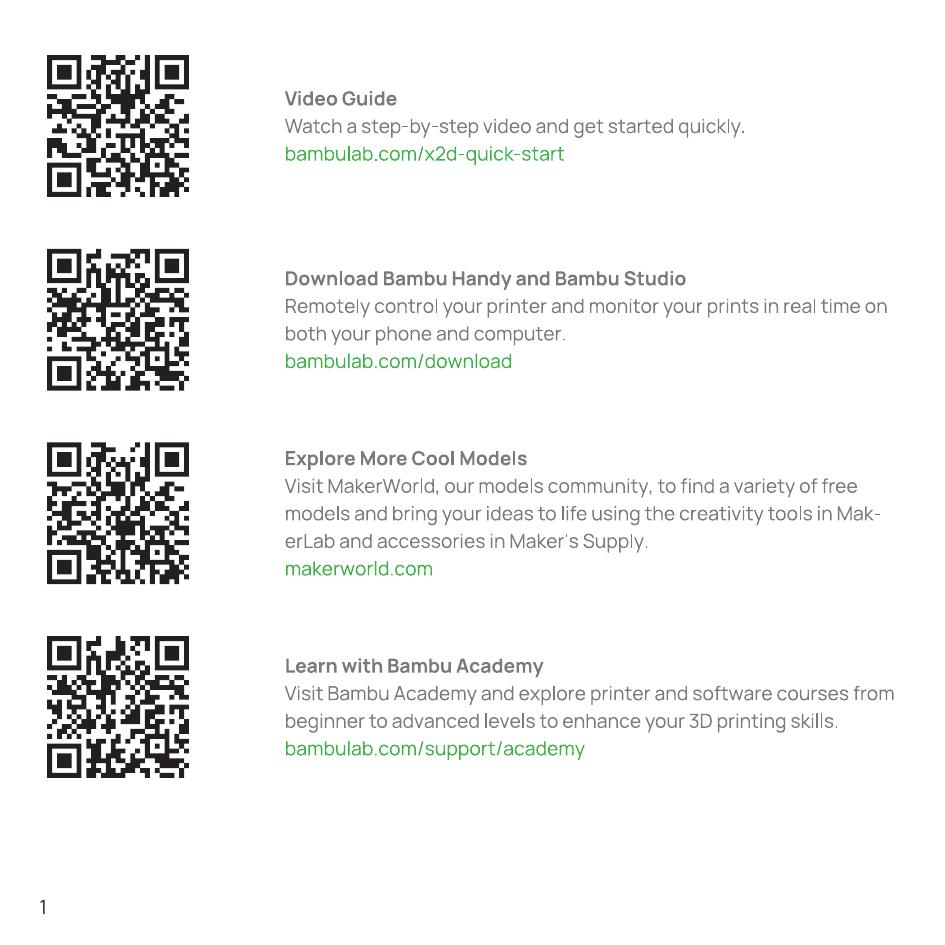

1) QR 코드를 스캔해 Bambu Handy 앱을 설치합니다. 뱀부랩 계정을 등록하고 로그인합니다.

2) 화면 안내를 따라 QR 코드가 나타날 때까지 진행합니다.

3) Bambu Handy로 QR 코드를 스캔해 프린터를 계정에 연결합니다.

4) 화면 안내를 따라 초기 캘리브레이션을 완료합니다. 이 과정에서 진동과 소음이 발생하는 것은 정상입니다.

🔴 캘리브레이션이 끝나기 전까지 히트베드 아래의 폼을 제거하지 마십시오. 6번 단계에서 나왔던 경고가 여기서 다시 반복됩니다. 뱀부랩이 같은 내용을 두 번 적어놓은 데는 이유가 있습니다.

16. 프린터 연동 — Bambu Studio

1) 컴퓨터와 프린터를 동일한 무선 네트워크에 연결합니다. 네트워크 장치 격리 기능이 켜진 게스트 네트워크는 사용하지 마십시오.

2) 아래 주소에서 Bambu Studio를 내려받아 설치하고, 뱀부랩 계정으로 로그인합니다. 👉 bambulab.com/download/studio

3) 장치(Device) 페이지에서 “+” 를 클릭하면 같은 네트워크의 프린터가 자동으로 검색됩니다. 검색된 프린터를 클릭해 계정에 연결합니다.

💡 프린터가 안 잡힌다면 대부분 네트워크 문제입니다. 회사나 학교 와이파이는 장치 간 통신을 막아두는 경우가 많습니다.

17. 첫 출력

홈 화면에서 Print Files를 선택하고, 출력할 모델을 고른 뒤 화면 안내를 따릅니다. 내장 저장소(Internal)에 3D Benchy, Vase, Squishy Turtle, Spartan, Scraper Grip, Bed Scraper 등의 샘플 모델이 들어 있습니다.

🔴 동봉된 텍스처드 PEI 플레이트는 먼지와 유분에 민감합니다. 손으로 표면을 만졌다면 손의 유분이 옮겨 붙어 접착력이 떨어집니다. 최상의 접착을 위해 따뜻한 물과 세제로 먼저 세척할 것을 권장합니다.
첫 출력이 바닥에서 떨어지는 문제의 상당수가 여기서 시작됩니다.
